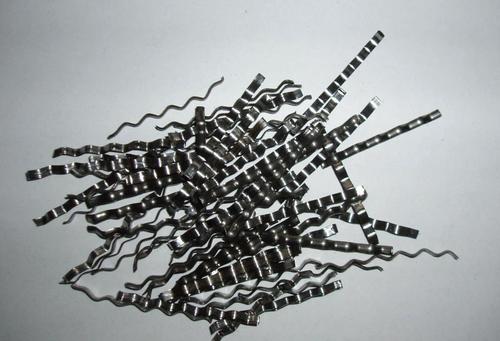

鋼纖維原材料的選擇.鋼纖維的品種主要分為4類：鋼絲纖維,剪切纖維,熔抽纖維,銑削纖維.選擇合適的鋼纖維品種,對試驗的成功與否有著重要的意義.由于鋼纖維砼破壞時,大都是纖維被拔出而不是拉斷,因此,改善纖維與基體間的粘結強度是改善纖維增好效果的主要控制因素之一。

　　鋼纖維的方法有3種：

　　1. 增加纖維的粘結長度(即長徑比),但纖維太長易起球,影響和易性和施工,太細易彎折,長徑比宜在40-100之間.

　　2. 改善基體對鋼纖維的粘結性能.

　　3. 改善纖維形狀,增加纖維與基體間的摩阻和咬合力. 根據上面三種方法,我們對四種纖維做了列表比較,從表中可看出銑削纖維有著較佳的綜合性能,它是80年代研制成功且目前發展迅速的一種鋼纖維,它可降低鋼纖維用量,防止結球,易于施工,因此,我們選擇纖維。

　　每立方砼摻鋼纖維45kg,粘聚性好,但由于鋼纖維用量大,砼流動性較差,施工性能較難保證. 每立方砼摻鋼纖維40kg,砼和易性良好,流動性有較大改善,能適應施工要求. 每立方砼摻鋼纖維35kg,砼和易性良好,流動性良好,但用水量還可進行適當調整. 根據上述試驗,可見鋼纖維摻量與試件抗折強度同步變化,每立方砼35kg,40kg摻量均能滿足配合比設計要求,且施工性能較佳,如早期強度要求較高,可考慮45kg摻量. WL-1外加劑可適應此配合比. 砼坍落度大小,與鋼纖維摻量成反比, 西安地毯清洗選用銑銷纖維后,減少了鋼纖維摻量,坍落度有了較大改善. 為保證砼有較好流動性,且不損傷抗折性能,砂率宜在38%-40%之間.故確立基準配合比如下：單位：kg/m C：339 SF:35~45 外加劑用WL-1 其中用水量宜根據鋼纖維摻量做適當調整.
